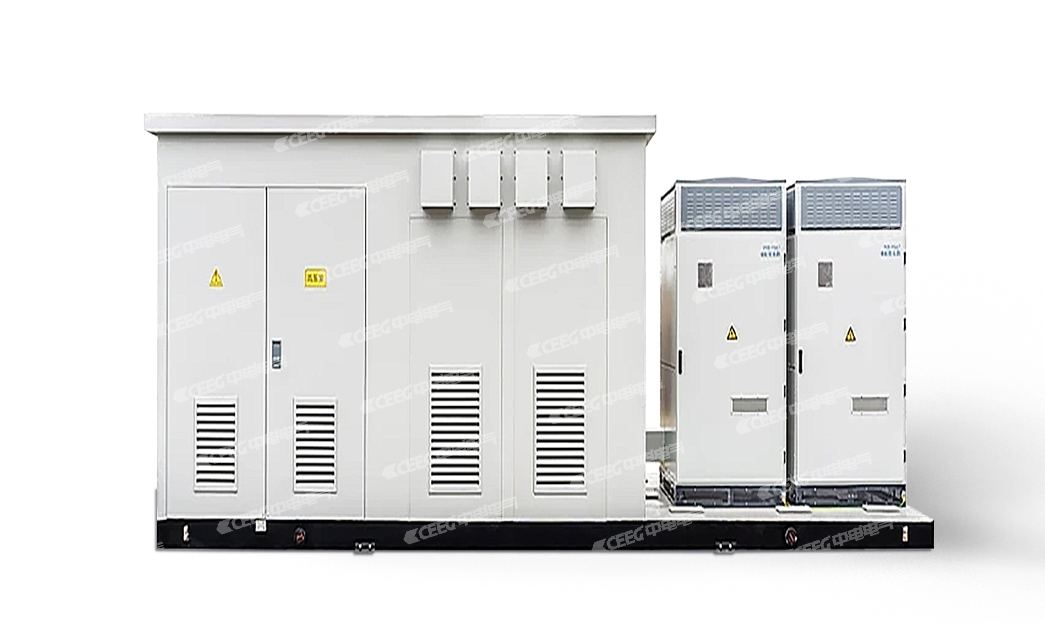

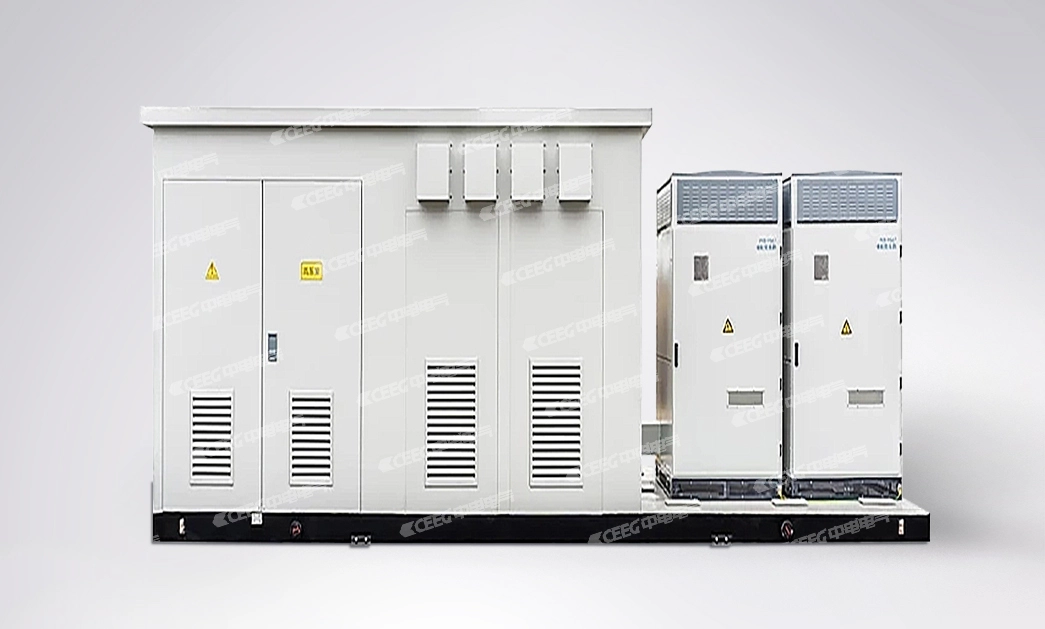

PCS储能升压变流一体机

一键拨号

请使用IOS相机或安卓自带浏览器扫码拨打电话

180-1334-5718

扫码拨打电话

中电电气专业生产制造变压器

欢迎联系我们了解更多

产品介绍：

PCS储能升压变流一体机是一款创新性的高度集成解决方案，将光伏逆变器、变压器及开关柜集成到一个设备中，具备高效节能、安全可靠、易于安装的特点。采用集装箱式设计，便于运输，并显著减少现场安装和调试所需时间。此外，设备还具有出色的防腐、隔热和防尘功能，能够应对多种复杂环境。与传统方案相比，这种一体化设计能够节省15%至20%的投资成本，简化运维流程，提供显著的经济效益。

适用范围：

PCS储能升压变流一体机广泛应用于光伏发电、风力发电及储能电站等新能源领域，特别适用于大型储能项目和集中式光伏电站。凭借其高度集成的设计和卓越的环境适应性，设备在工业园区、偏远山区、荒漠地区以及沿海等复杂环境中具有优越表现。

产品说明：

1.高度集成设计：将光伏逆变器、变压器和开关柜集成于一体，工厂完成整体调试，减少了现场的安装和调试工作，从而显著提高施工效率。

2.便捷运输与安装：采用集装箱式外壳设计，结构紧凑，方便运输和吊装，无需专用设备，适应各种场地需求。

3.卓越环境适应性：使用高耐候钢板外壳，具有极好的抗腐蚀性能。内部设计有隔热板，提供防火、隔热及保温功能，能够适应极端环境。

4.灵活定制服务：根据不同的应用需求和客户要求，提供多种配置选项和一站式解决方案，满足复杂环境中的不同需求。

产品特点：

高安全性

采用环氧树脂浇注干式变压器，具备卓越的阻燃性能，消除了火灾和爆炸的潜在风险。

经济性优势

相较于传统的“逆变器房+光伏箱变”方案，能节省15%至20%的投资成本，并将安装调试时间缩短50%。

高效散热设计

经过优化的通风散热系统提高了设备的散热性能，确保设备在长期运行中的稳定性和高效性。

长久使用寿命

通过选用合理的材料及结构设计，减少设备的磨损，确保长期稳定运行，降低维护成本。

主要参数：

额定功率范围

500kW ～ 6300kW

额定电压低压侧

0.27kV / 0.4kV / 0.69kV

额定电压高压侧

10kV / 35kV

频率

50Hz / 60Hz

冷却方式

强制风冷或自然冷却

执行标准：

GB/T 19939-2005

光伏系统并网技术要求

GB/T 50063-2017

电力装置的电气设计规范

GB/T 4208-2017

外壳防护等级（IP代码）

GB/T 10228-2015

干式电力变压器技术参数和要求

技术优势：

研发云平台

集变压器的电磁优化设计、参数化绘图、性能分析及结构优化、自动出图等功能于一体实现变压器设计资源共享，各类数据信息的查找、修改及版本控制等。

仿真分析

流场、温度场、电场、漏磁场、波过程、短路力。针对每个系列产品的研发与设计都通过流场、温度场的仿真分析，确定线圈的平均温升热点温座，保证产品性能。

智慧运维平台

通过采集变压器的温度、电流、电压、振动、电网谐波等关键数据，可实现在线电能质量分析、故障报警并可安装在手机端。
