储能专用

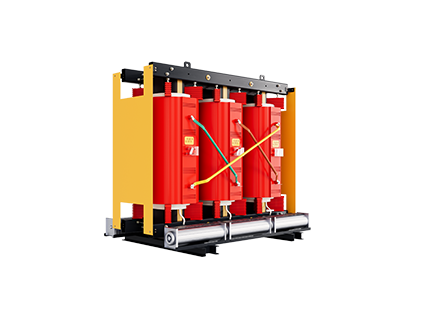

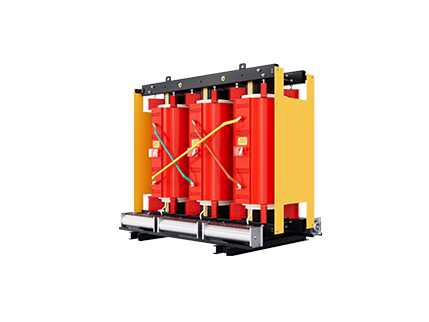

树脂浇注干式变压器

储能专用树脂浇注干式变压器面向 PCS 冲击与长时运行工况设计，温升更稳、抗短路更强，绝缘系统可靠，适配储能舱与升压一体系统，降低运维成本。

适用范围

集装箱储能

高频充放电工况，关注局放水平与热稳定

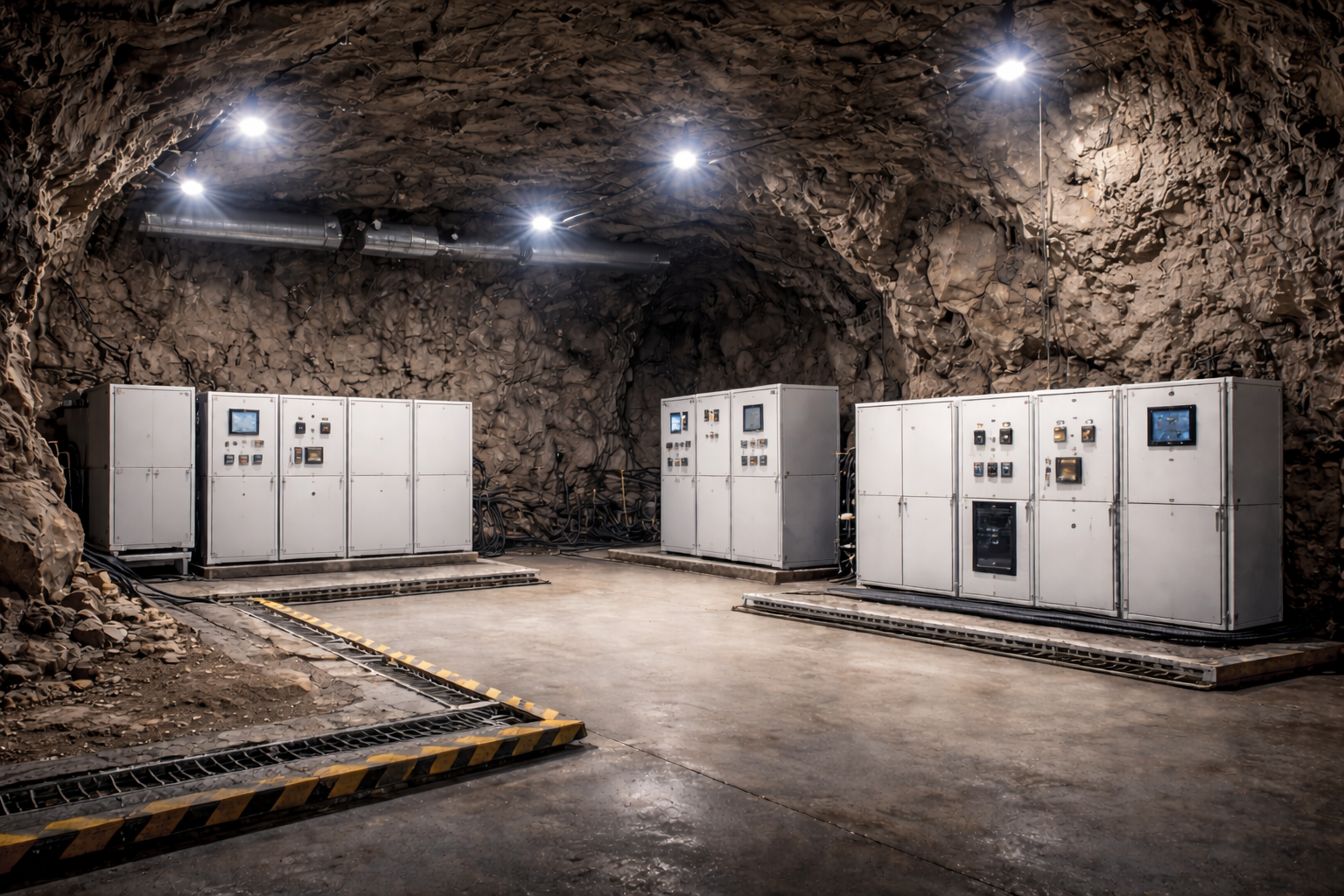

园区级储能

靠近负荷中心布置，强调安全与低维护

风光储项目

发电侧波动平滑与并网支撑，关注稳定运行

产品说明

1 - 面向高湿、高盐雾、高粉尘等严苛环境，适配高等级三防需求

2 - 强化过载与热冲击承受能力，满足储能频繁充放电波动工况

3 - 针对谐波工况优化设计，适配 PCS 等非线性负载场景

4 - 低损耗设计，运行效率更高，助力系统降低综合能耗

5 - 进出线方案灵活，高低压多方向布置，结构更紧凑便于集成

6 - 容量、电压、阻抗可按系统定制，满足多平台、多方案配置需求

产品特点

低损耗

空载损耗比国标低20%，负载损耗低10%。满足国家能效要求。

低噪音，低局放

噪音水平均低于国标10dB，局放小于5pC。

三项特性试验

产品通过F1、C2、E2级燃烧、环境和热冲击试验，阻燃防火，可直接安装在负荷中心。

“三防”能力强

防潮、防盐雾、防霉。可在98%湿度下正常运行。停运后无须预干燥即可投入运行，减少了维护时间及成本。

过载能力强

采用H级 (180℃)的绝缘材料,按F级的温升设计(100K)。绝缘系统裕度大,过载能力强。

保护系统灵敏、可靠

配有三相巡检的温控保护系统，可远程监控。带有强迫风冷系统，可满足特殊环境需求。

主要参数

产品容量

1000～7500 kVA

高压电压

6~35 kV

低压电压

0.315、0.4、0.55、0.63、0.69 、0.72、0.8、1.14kV（可变）

阻抗电压

6%、6.5%、7%、8%

频率

50/60Hz

联结组别

Dy11、Yd11、Dy11y11、Yd11d11

主要结构

双绕组或三绕组（分裂式）

执行标准

GB/T 1094.1 电力变压器第1部分总则

GB/T 1094.3 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙

GB/T 1094.5 电力变压器第5部分承受短路的能力

GB/T 1094.11 电力变压器第11部分干式变压器

GB/T 10228 干式电力变压器技术参数和要求

GB 20052 电力变压器能效限定值及能效等级

技术优势

研发云平台

集变压器的电磁优化设计、参数化绘图、性能分析及结构优化、自动出图等功能于一体实现变压器设计资源共享，各类数据信息的查找、修改及版本控制等。

仿真分析

流场、温度场、电场、漏磁场、波过程、短路力。针对每个系列产品的研发与设计都通过流场、温度场的仿真分析，确定线圈的平均温升热点温座，保证产品性能。

智慧运维平台

通过采集变压器的温度、电流、电压、振动、电网谐波等关键数据，可实现在线电能质量分析、故障报警并可安装在手机端。
