如果像拆一台手机一样，把一台PCS储能升压变流一体机层层拆开，会看到什么？

今天，我们“扒开”中电电气面向大储与电网调峰的全球畅销标杆，看看这台 10MW 高集成 PCS 升压一体机里，究竟装了什么。

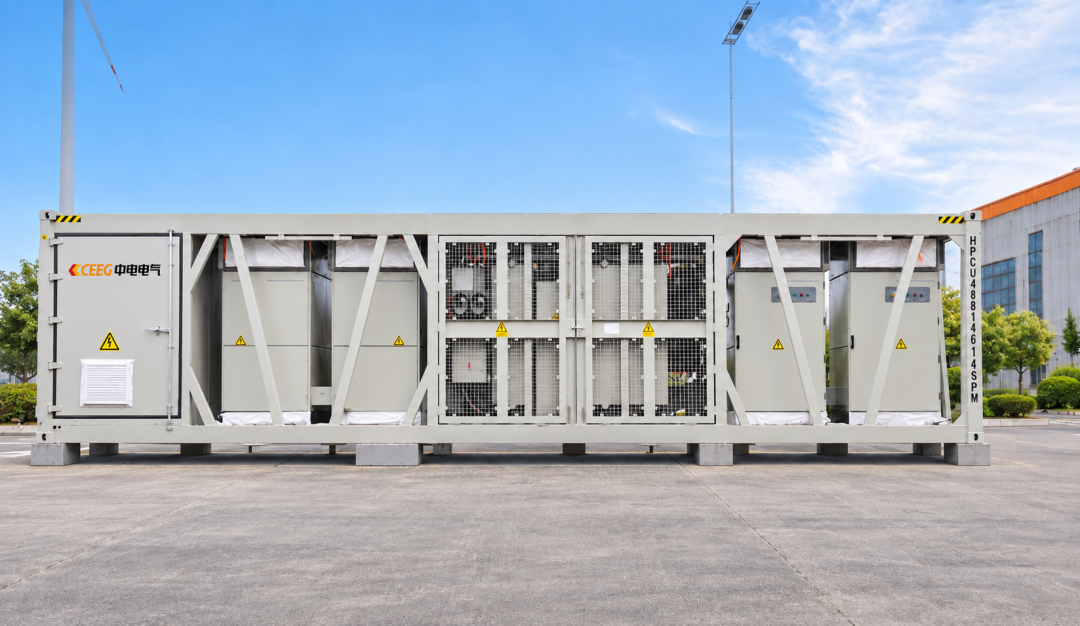

标准箱体：先给整套设备安个家

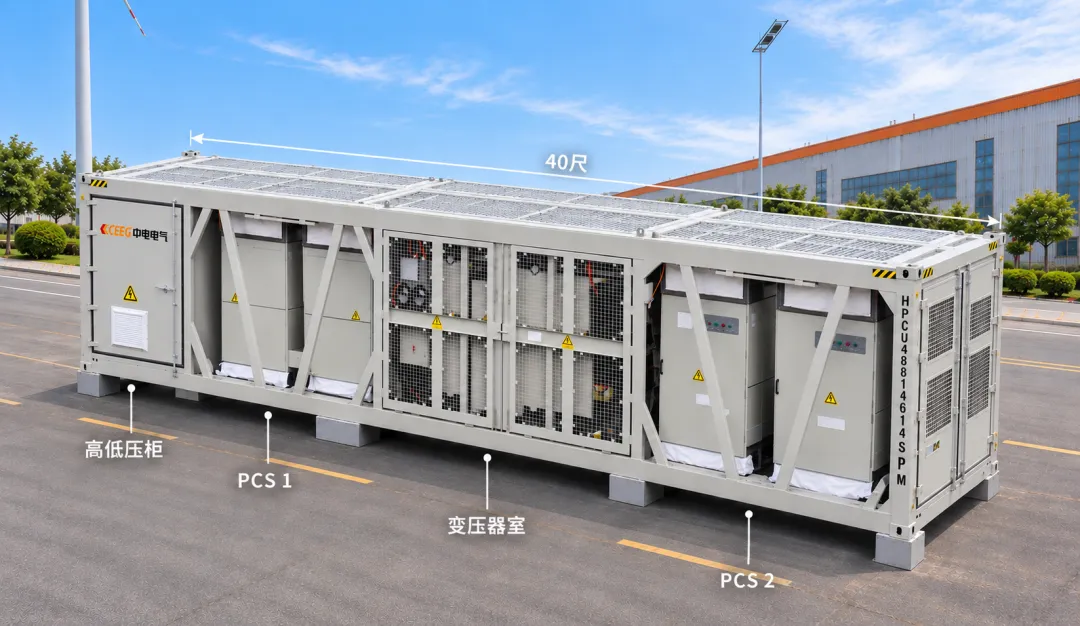

最外面，是一个40尺标准集装箱，PCS、低压配电、升压变压器、高压设备都被集成在这个箱体内。既是设备的安装空间，也承担着运输、防护和户外运行的任务。

整机防护：IP54防护等级，提升设备在风沙、粉尘及潮湿等户外环境下的适应能力。

宽温运行：支持-25℃～+60℃工作环境温度，满足不同气候条件下的运行需求。

频率适配：支持50Hz/60Hz电网频率，为不同国家和地区项目应用提供更灵活配置基础。

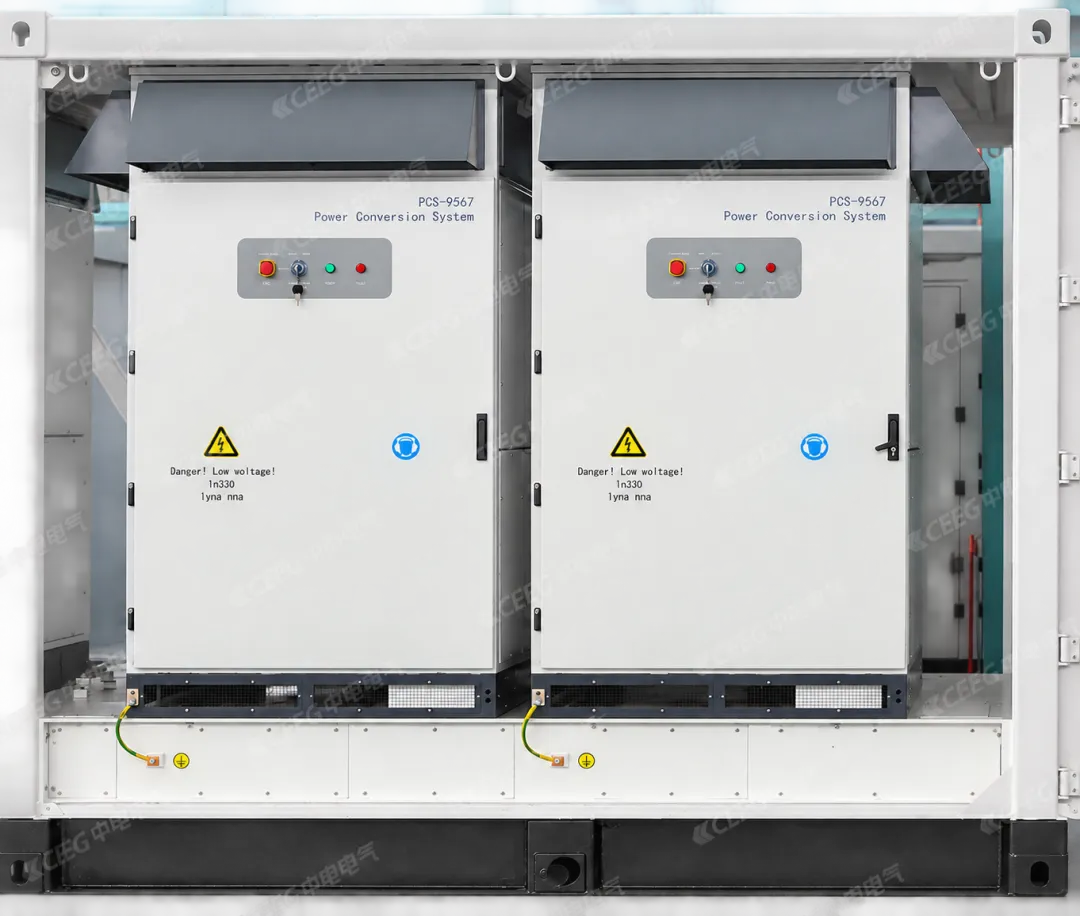

大功率PCS：能量转换从这里开始

电池里的直流电要送往电网，第一站就从这里开始。PCS承担储能系统的交直流转换与功率控制，支持最高1500VDC直流平台，单机最高可达10MW。

双向能量转换：实现电池侧直流电与电网侧交流电之间的双向转换，满足储能系统充放电运行需求。

快速功率调节：快速响应风光出力波动，灵活调节有功、无功功率，配合储能系统完成充放电与功率调节，提升并网运行稳定性。

高质量输出：功率因数可在 -1 至 1 之间动态无级调节；支持快速调频调压，具备构网型运行潜力。

并/离网无缝切换：支持黑启动及微网运行模式，满足复杂微网及弱电网场景下的高灵活性调度要求。

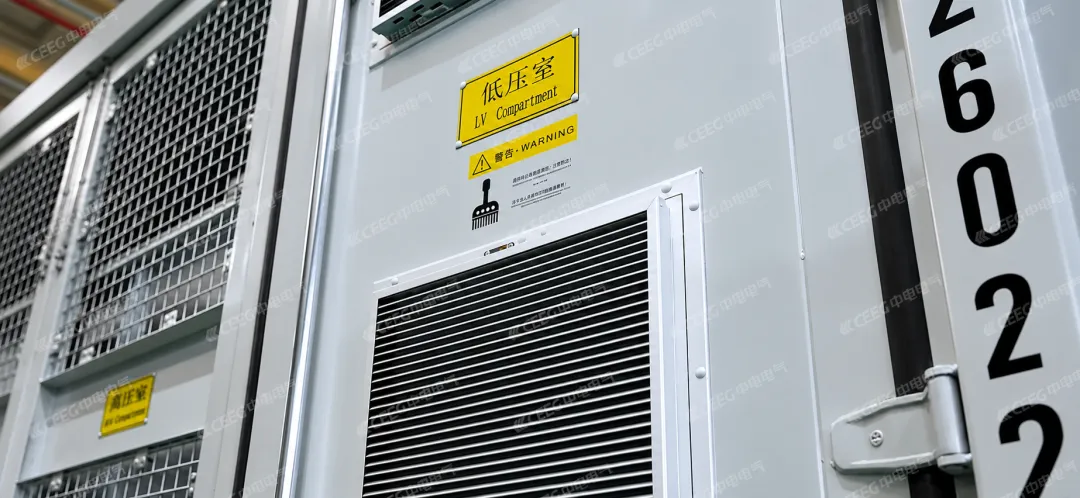

低压配电系统：把电安全地送往变压器

从PCS出来的低压交流电，会在这里完成汇集、隔离和保护，再送入升压变压器。

超短铜排低损耗直连：为了缩短这段电气路径，PCS交流出口与变压器之间采用高导电率铜母排直连，减少大截面电缆的现场敷设，也有助于降低连接损耗和施工复杂度。

集成低压保护：集成断路器与过载短路防护体系，为低压侧设备运行提供电气隔离与安全保护。

工厂预制集成：低压电气元件与连接结构在工厂内完成集成与联调，减少现场安装与接线工作量，提升项目部署效率。

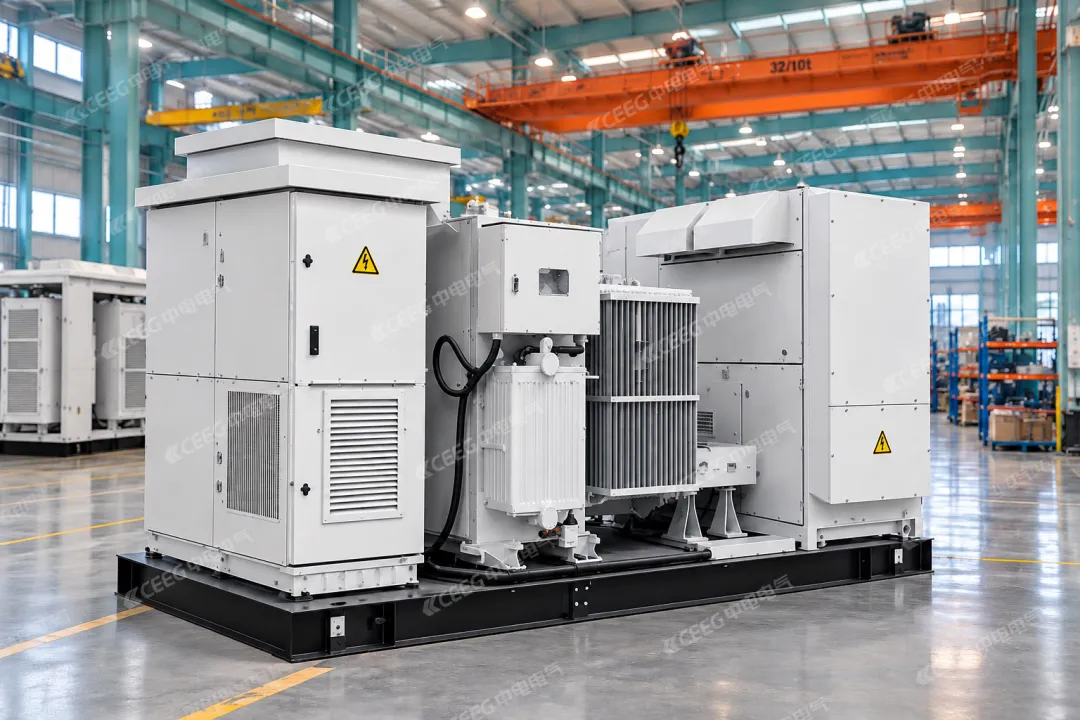

升压变压器：把电压升上去

穿过低压室，电能进入整套设备的升压核心：变压器。将PCS输出的低压交流电升至储能电站接入电网所需的高电压等级。

宽电压适配：低压侧覆盖0.315kV～0.69kV，可匹配不同技术路线的PCS交流输出；高压侧覆盖6kV～35kV，适配不同项目的并网电压需求。

储能系统频繁充放电带来的负荷变化，对变压器的绝缘、温升和长期运行能力提出更高要求。中电电气PCS升压一体机可根据项目容量、环境和运行需求，配置干式或油浸式升压变压器。

干式变压器（安全免维护）：采用Nomex®绝缘系统，具备优异的抗热老化与过载能力，满足C2气候、E2环境、F1燃烧等级要求，无爆燃隐患，绿色环保、免维护。

油浸式变压器（长寿命高过载）：搭载 7 级智能温控系统与超低局放控制技术，并支持选配环保型天然酯（植物绝缘油），具备高燃点与生物降解特性，满足高标准环保合规要求。

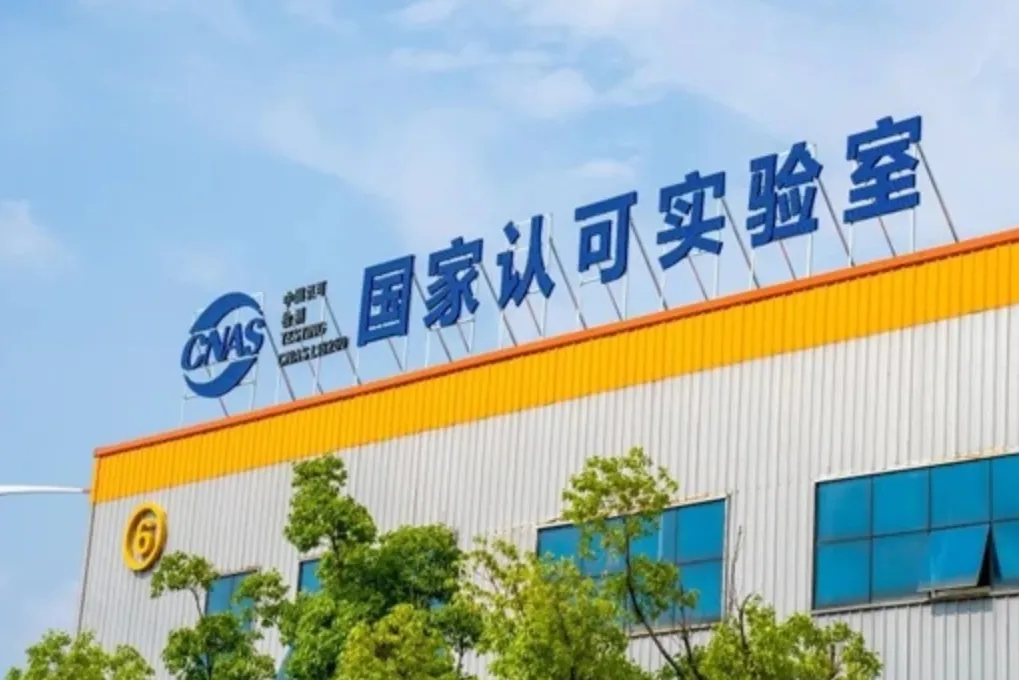

国际权威测试背书：产品出厂前均在中电电气高等级试验中心完成全套型式试验。试验中心获中国合格评定国家认可委员会（CNAS）、TÜV莱茵、DEKRA认可。

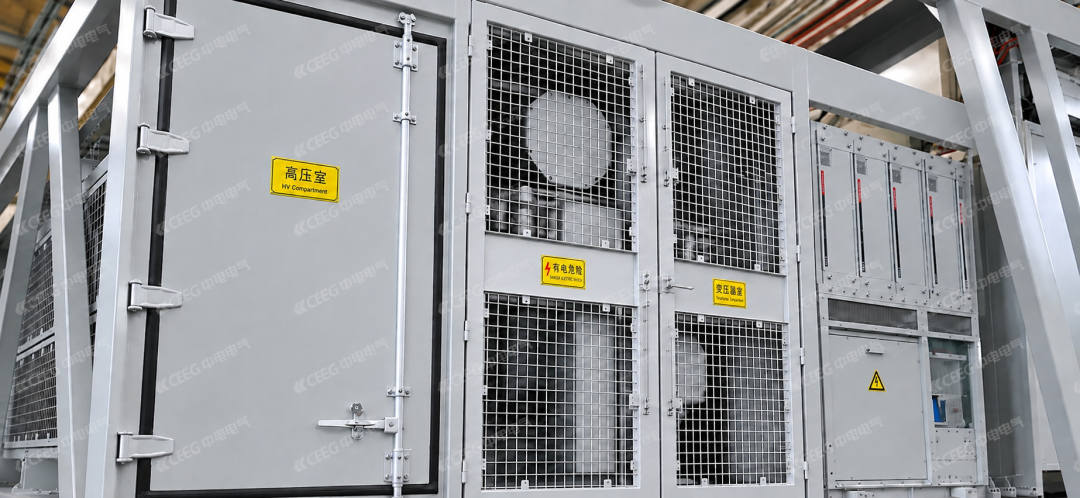

高压成套出线室：从这里接入电网

完成升压后，电能进入高压室。这里是整套机组通往电网的最终控制屏障。
紧凑型高压成套设备：集成高压开关及相关保护设备，实现高压侧通断、隔离与故障保护，保障设备安全运行。

标准高压出线：升压变压器与高压成套设备在箱体内完成集成连接，对外预留高压电缆出线接口，减少现场设备间连接与施工工作量。

保护协同：高压保护与PCS等设备保护协同配置，并在出厂前完成系统联调与功能验证，提升整机交付完整性。

为什么要装进一个舱体？

容量跃升、考核收紧、调度越来越频繁，传统分散配置带来的多接口、长接线与跨设备协同壁垒，正成为现场交付的最大不确定性。

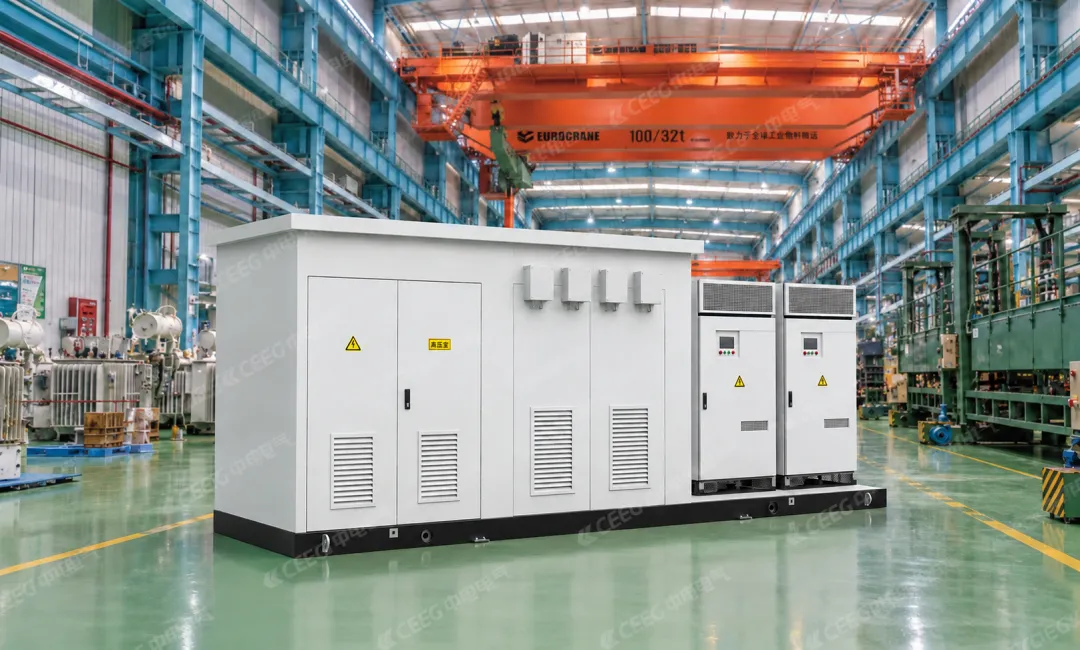

将PCS、升压变压器与高压开关设备集成于一体，正在成为大型储能项目的重要技术路线，可有效减少现场工程量、提高系统协同与交付效率。模块化设计支持单箱独立运行与多箱并联，可根据项目容量灵活组合，为百兆瓦级大型储能电站提供标准化扩容。

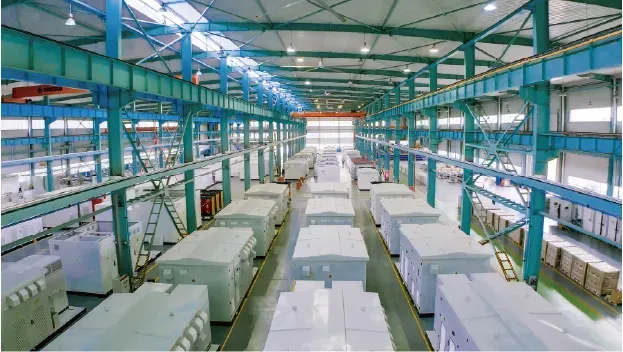

中电电气储能装备已在国内外实现规模化交付。仅在中东地区，储能 PCS 升压一体机累计交付已超 1,000 台，并陆续进入欧美、非洲和东南亚等全球电力市场，在不同电网规范与应用环境中持续落地。

依托36年输配电设备制造积淀与大型海外项目的交付经验，中电电气将复杂的系统工程留在原厂制造线，把确定性留给业主现场，为全球大型储能电站构筑坚不可摧的交流侧中枢。
