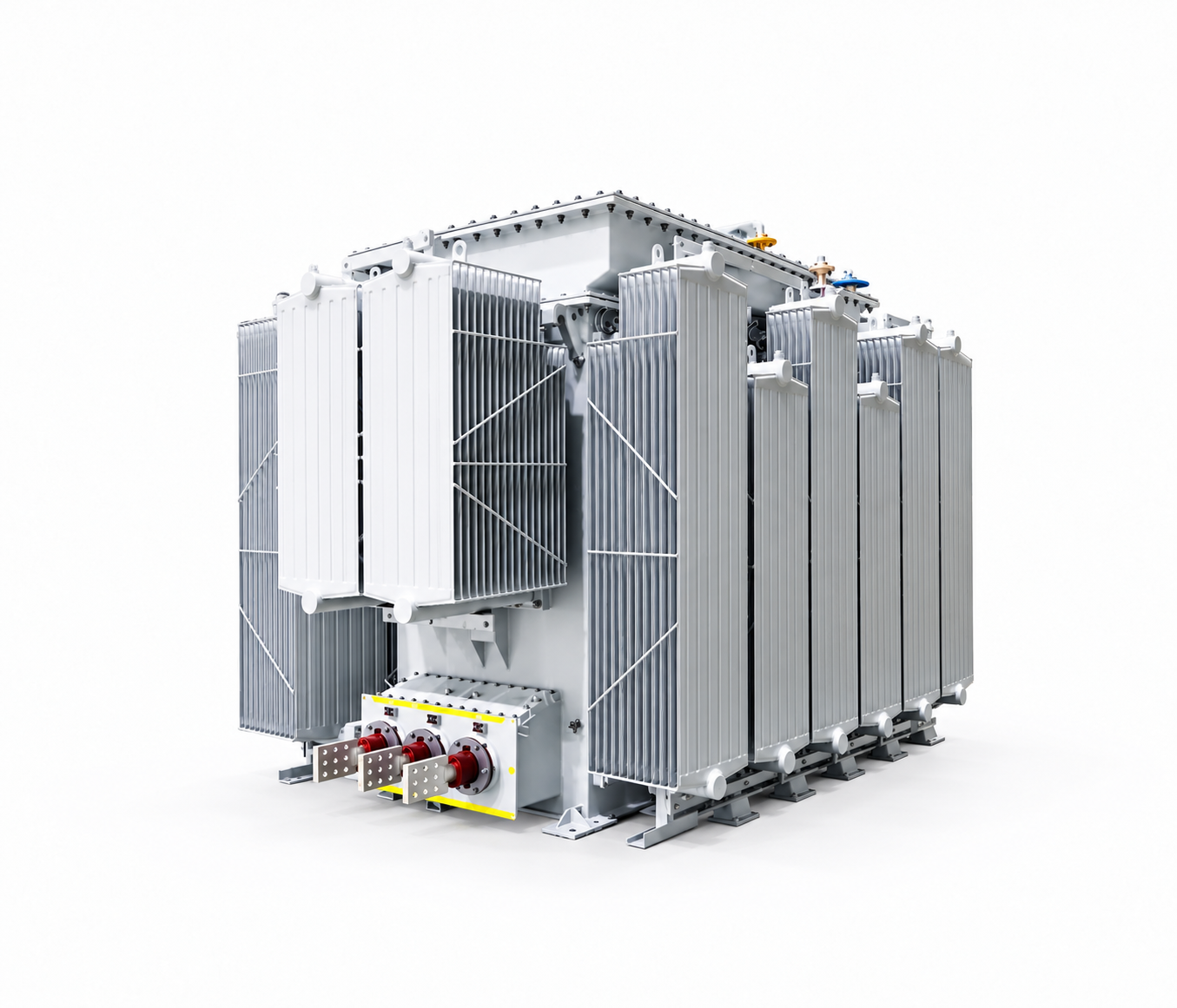

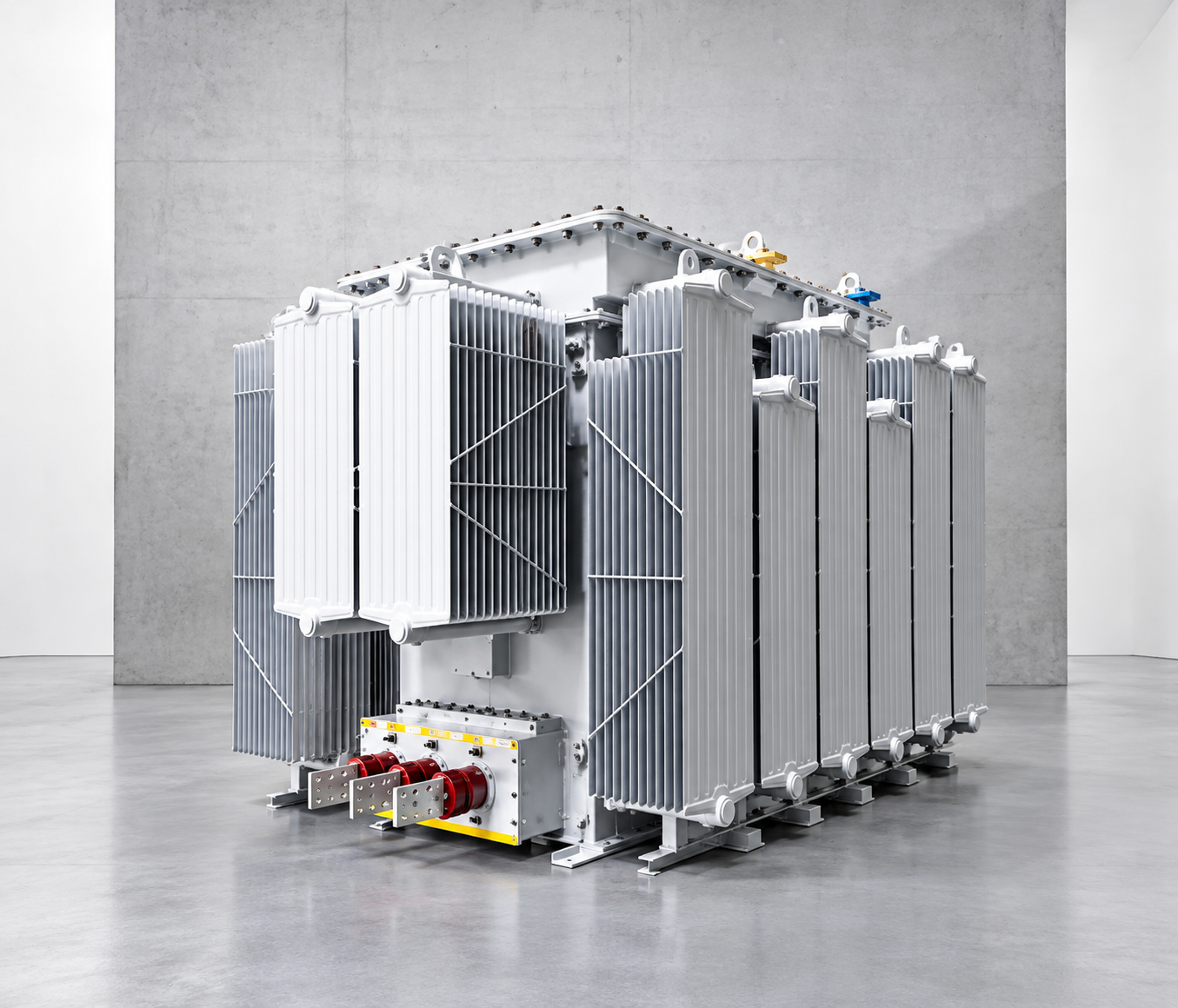

13.8MW储能油浸式双分裂变压器

微信扫码咨询

储能油浸式

双分裂变压器

行业首创13,800kVA油浸式自冷储能双分裂变压器，适配13.8MW、40HQ集装箱式全工况储能双馈交直流一体机。集高能效、高功率密度、轻量化及免维护优势于一体，满足大型储能项目对空间、效率及运行可靠性的严苛要求，已成功下线并服务欧洲项目。

适用范围

大型独立储能

电网侧储能电站，关注高效运行与调峰调频

新能源配储

风光配套储能项目，关注稳定并网与功率调节

工商业储能

数据中心、零碳园区及闪充配储，关注供电可靠性与能源协同

产品说明

1 - 双分裂设计：13,800kVA油浸式双分裂结构，适配大功率储能双馈交直流一体机。

2 - 高能效优化：整机效率达99.66%，优于欧盟Tier2能效要求。

3 - 高功率密度：优化漏磁与绕组匹配结构，支撑40HQ标准箱单舱13.8MW持续出力。

4 - 轻量化结构优化：较常规产品减重约10%，满足40HQ集装箱载重限制。

5 - 自冷免维护设计：采用油浸式自冷结构，无需配置传统强迫风冷系统，免维护。

6 - 多物理场协同优化：统筹电磁、温度及结构设计，保障高功率密度下运行可靠。

产品特点

高效节能

整机效率达99.66%，优于欧盟Tier2能效要求，降低长期运行损耗。

超大容量

单台额定容量13,800kVA，支撑13.8MW储能一体机高功率输出。

自冷免维护

油浸式自冷散热，无需强迫风冷，降低辅助系统故障及维护需求。

轻量紧凑

较常规产品减重约10%，适配40HQ标准集装箱集成部署。

高可靠性

优化漏磁、绕组及温度场设计，满足大功率储能设备运行需求。

灵活适配

面向独立储能、新能源配储及算电协同等多元应用场景。

主要参数

额定容量

13,800kVA（13.8MVA）

冷却方式

油浸自冷（ONAN）

整机效率

99.66%

能效水平

优于欧盟Tier2要求

执行标准

IEC 60076 电力变压器系列标准

GB/T 1094 电力变压器系列标准

GB/T 6451 油浸式电力变压器技术参数和要求

EU 548/2014 欧盟电力变压器生态设计要求

技术优势

研发云平台

集变压器的电磁优化设计、参数化绘图、性能分析及结构优化、自动出图等功能于一体实现变压器设计资源共享，各类数据信息的查找、修改及版本控制等。

仿真分析

流场、温度场、电场、漏磁场、波过程、短路力。针对每个系列产品的研发与设计都通过流场、温度场的仿真分析，确定线圈的平均温升热点温座，保证产品性能。

智慧运维平台

通过采集变压器的温度、电流、电压、振动、电网谐波等关键数据，可实现在线电能质量分析、故障报警并可安装在手机端。
