KJGZY

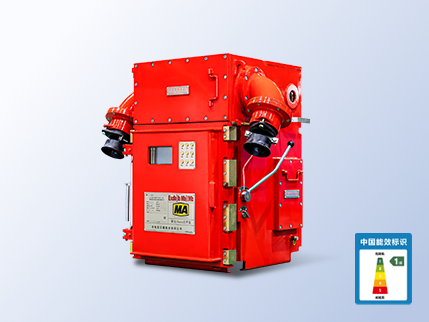

矿用高压永磁机构真空开关

用于矿用移动变电站的高压隔爆兼本质安全真空开关，采用永磁机构与多重保护逻辑，支持过载、短路、漏电及瓦斯闭锁等联动控制，具有开断能力强、运行稳定、安全可靠的特点。

适用范围

移动变电站高压侧

高压侧馈电与保护，关注多重联动闭锁

矿井高压环网

矿井高压环网系统，强调可靠分合与保护逻辑

大型设备馈电

采掘设备高压供电回路，关注短路与过载保护

产品说明

1 - 四腔独立隔爆：分闸后主腔不带电，可不切上级电源开展检修

2 - 多人协同闭锁：4工位冗余挂锁，多人作业未解除前无法合闸

3 - 双驱动冗余：永磁驱动为主，机械手动兜底，断电工况也能可靠分合闸

4 - 状态可视化：透明隔弧罩+背光，触头位置直观；预留测温/红外等扩展接口

5 - 快开门结构：外卡扣+内锁扣，免工具快速开门，单人约10秒完成操作

6 - 智能接入：高低压侧统一RS485/RJ45隔离接口，直连监控平台，支持远程运维

产品特点

安全设计

采用隔爆型外壳，适应煤矿井下及爆炸性环境使用，确保安全运行。

核心部件

配备高性能真空断路器，具有优异的开断能力和长寿命特性。

适应环境

可在高湿度、高粉尘的恶劣环境下稳定工作，满足矿井实际工况需求。

保护功能

具备短路、过载、欠压、漏电、接地故障等多重保护功能，确保设备运行可靠。

灵活应用

适用于3.3kV~10kV的高压供电系统，用于矿井下风机、水泵、采掘设备的供电和保护。

易于维护

模块化设计，结构合理，便于安装、调试和日常维护。

主要参数

额定电压

3.3kV、6kV、10kV

额定频率

50Hz

额定电流

200A~1250A

防爆等级

Exd I Mb

防护等级

IP54

执行标准

GB/T 12173 煤矿用隔爆型移动变电站标准

MT/T 209 煤矿用高压真空配电装置通用技术条件

GB/T 1984 和 GB/T 3906 高压开关设备技术要求

GB 14048.2 低压开关设备和控制设备相关规范

MT/T 451 煤矿用隔爆型电气设备技术要求

技术优势

研发云平台

集变压器的电磁优化设计、参数化绘图、性能分析及结构优化、自动出图等功能于一体实现变压器设计资源共享，各类数据信息的查找、修改及版本控制等。

仿真分析

流场、温度场、电场、漏磁场、波过程、短路力。针对每个系列产品的研发与设计都通过流场、温度场的仿真分析，确定线圈的平均温升热点温座，保证产品性能。

智慧运维平台

通过采集变压器的温度、电流、电压、振动、电网谐波等关键数据，可实现在线电能质量分析、故障报警并可安装在手机端。
