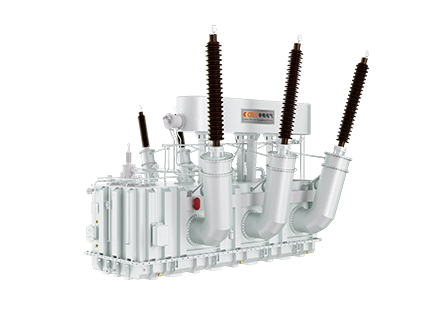

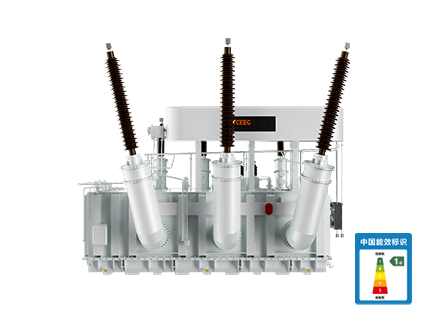

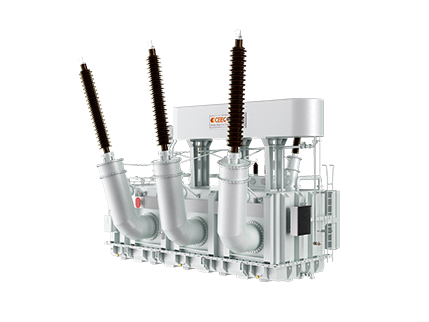

330kV油浸式电力变压器

微信扫码咨询

330kV

油浸式电力变压器

面向大型电网枢纽、新能源基地及大型工业用户等高压输变电场景，采用耐高温混合绝缘、高可靠性结构及多物理场协同设计，在低损耗、低局放、低噪声、低温升及抗短路等关键性能方面实现系统优化，为高压电力系统长期稳定运行提供可靠支撑。

适用范围

区域电网枢纽

适用于区域骨干电网及大型变电站，满足高可靠、长寿命运行需求。

新能源送出工程

适用于大型风光基地、新能源汇集站等高压输变电场景。

大型工业用户

适用于冶金、化工、矿山等大型工业企业高压专用变电站。

产品说明

1 - 耐高温绝缘：NOMEX®绝缘与变压器油协同，提升重载下运行稳定性。

2 - 低局放控制：洁净制造与绝缘圆角化设计，局放≤100pC，长期运行更可靠。

3 - 多场仿真设计：提前优化温升、漏磁和电磁分布，减少局部过热风险。

4 - 七级温控：从设计到运行多层控制温升，提升持续负载能力。

5 - 强抗短路：强化绕组和器身结构，面对突发短路冲击更稳定。

6 - 40年寿命设计：从绝缘、温升到结构统一优化，面向长期稳定运行。

产品特点

低损耗高能效

通过铁心、绕组及电磁结构优化，有效控制空载损耗与负载损耗，产品能效满足GB 20052-2024相关要求，并可根据项目需求进行更高能效设计。

低局放设计

从洁净制造、绝缘结构到金属件圆角化进行全过程控制，局部放电量可控制在100pC以下，提高绝缘系统长期稳定性。

耐高温高负载

采用耐高温混合绝缘系统，在高环境温度及负荷变化工况下保持良好的绝缘和热稳定性能。

低噪声运行

通过铁心结构、机械振动及冷却系统协同降噪，自冷运行噪声可控制在60dB以下，并支持特殊低噪声项目定制。

强抗短路能力

330kV产品通过国家级认证及相关短路能力验证，强化绕组机械稳定性，提高突发短路工况下的安全可靠性。

全寿命低碳设计

从材料、损耗、温升及状态监测等维度进行全寿命周期优化，兼顾运行效率、设备寿命与环境效益。

主要参数

额定电压

330kV级

额定频率

50Hz / 60Hz

绝缘系统

NOMEX®耐高温绝缘 + 变压器绝缘油

局部放电

≤100pC

冷却方式

根据容量及项目要求配置

设计寿命

40年设计

执行标准

GB/T 1094 电力变压器系列标准

GB 20052-2024 电力变压器能效限定值及能效等级

IEC 60076 Power Transformers

技术优势

研发云平台

集变压器的电磁优化设计、参数化绘图、性能分析及结构优化、自动出图等功能于一体实现变压器设计资源共享，各类数据信息的查找、修改及版本控制等。

仿真分析

流场、温度场、电场、漏磁场、波过程、短路力。针对每个系列产品的研发与设计都通过流场、温度场的仿真分析，确定线圈的平均温升热点温座，保证产品性能。

智慧运维平台

通过采集变压器的温度、电流、电压、振动、电网谐波等关键数据，可实现在线电能质量分析、故障报警并可安装在手机端。
