产品介绍:

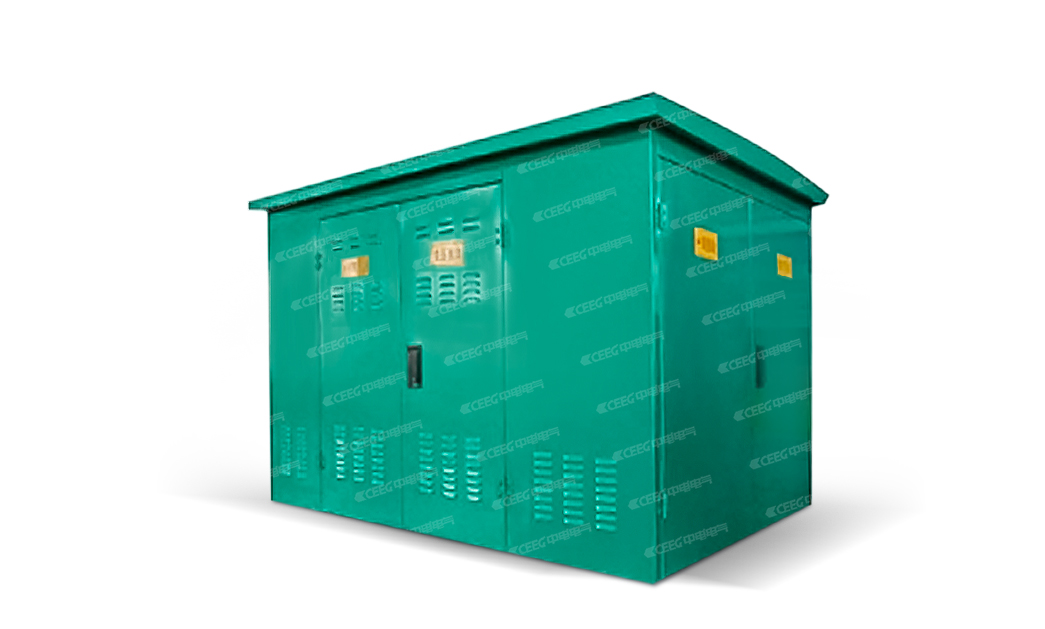

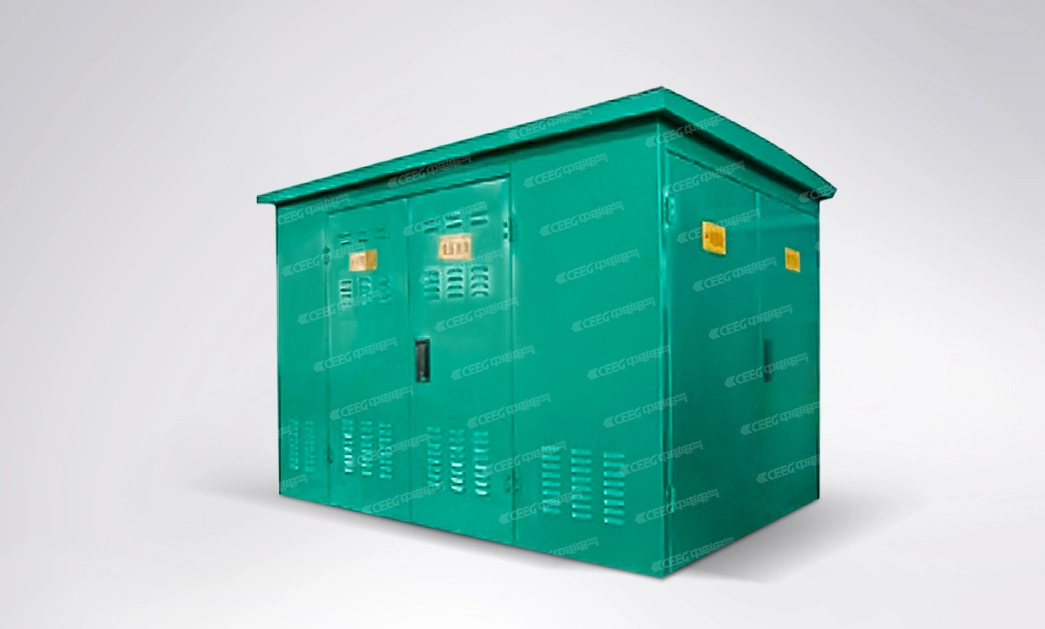

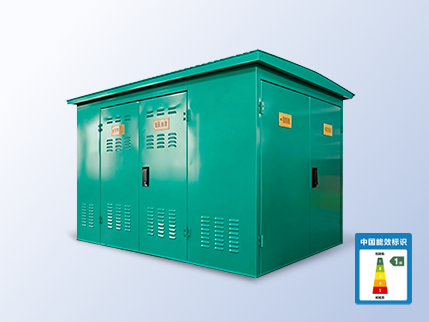

半埋式预装式变电站是一种高度融合环境的创新型供电设备,整体高度的1/3或2/3部分埋入地下,既降低地面占用空间,又与周围环境高度协调。其地下部分采用高强度BFE复合材料,具备防水、防渗、防腐等优异性能,地上部分采用美观且耐用的金属结构。该变电站设计灵活,支持多种高低压电气配置,安装便捷,仅需简单基础施工即可完成。
适用范围:
半埋式预装式变电站适用于多种场景,特别是在对环境协调性和占地面积有严格要求的地区,如城市配电网络、居民小区、商业中心、工业园区、风景名胜区等。其设计还能满足恶劣气候条件下的使用需求,广泛应用于需快速部署的供电场景,如临时电力供应和应急供电场所。
产品说明:
1.结构设计与环境协调:箱变整体高度的1/3或2/3部分埋入地下,有效降低地面高度,不遮挡行人和驾驶员视线,设备与周围环境更加协调美观。
2.地下部分结构特点:地下部分采用钢结构骨架,外壳由BFE高强水泥短玻纤复合材料制成,具备良好的防水、防冻、防渗漏、防腐蚀性能,适应多种环境需求。
3.灵活的电气配置:高压可选环网或终端配置,低压可采用固定式或面板式方案,满足不同用户需求,配置方案灵活多样。
4.安装快捷,施工高效:基础施工简单,仅需铺设垫层即可安装。接好电缆后可直接回填土夯实,大幅节约基础材料和施工时间,缩短生产和安装周期。
产品特点:
结构紧凑,设计新颖
整体设计紧凑,造型独特美观,充分优化空间利用。
成套性强,运行可靠
集高压、变压器、低压设备于一体,结构紧凑,运行安全可靠。
美观与便捷兼具
外形美观,与环境协调,安装简单,施工效率高。
高可靠性与易操作性
操作简便,运行稳定,产品具备高可靠性,适应多种环境需求。
体积小,使用寿命长
设备占地面积小,强度高,耐用性强,确保长期稳定运行。
环保设计,安装简便
产品绿色环保,安装无需专用基础,地上部分为金属结构,地下部分为非金属结构
主要参数:
额定容量
100kVA ~ 2500kVA
高压侧额定电压
6kV、10kV、35kV
低压侧额定电压
0.4kV
绝缘等级
F级 / H级
冷却方式
自然风冷或强迫风冷
执行标准:
GB/T 17467-2020
高压/低压预装式变电站
GB 4208-2017
外壳防护等级(IP代码)
GB/T 1094.1-2013
电力变压器 第1部分:总则
DL/T 5137-2019
电力设备绝缘配合标准
IEC 62271-202
高压/低压预装式变电站国际标准
技术优势:
研发云平台
集变压器的电磁优化设计、参数化绘图、性能分析及结构优化、自动出图等功能于一体实现变压器设计资源共享,各类数据信息的查找、修改及版本控制等。
仿真分析
流场、温度场、电场、漏磁场、波过程、短路力。针对每个系列产品的研发与设计都通过流场、温度场的仿真分析,确定线圈的平均温升热点温座,保证产品性能。
智慧运维平台
通过采集变压器的温度、电流、电压、振动、电网谐波等关键数据,可实现在线电能质量分析、故障报警并可安装在手机端。
