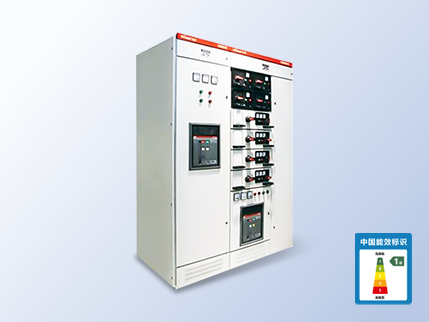

MNSZ型

低压抽出式开关设备

MNSZ低压抽出式开关柜采用模块化设计，功能单元密度高、分断能力强，支持与自动化与监控系统接口，便于实现精细化运维管理。

适用范围

核心城区

占地紧张区域，关注地面空间释放

景观敏感

公园、广场等，强调外观协调与低噪声

旧城改造

施工受限区域，关注快速改造与运维通道

产品说明

1 - 设计特点：采用紧凑型结构，模块化设计，通用性强，组装灵活。

2 - 性能优势：具备高分断能力、动热稳定性好、电气方案灵活、防护等级高。

3 - 适用范围：适用于交流50(60)Hz、额定电压380V及以下的供配电系统。

4 - 主要用途：用于发电、输电、电能转换及电能消耗设备的控制。

5 - 应用场景：广泛应用于工业、能源、基础设施等领域，满足现代供配电需求。

产品特点

紧凑设计

在有限空间内容纳更多功能单元，充分利用空间资源。

模块化设计

标准化单元可实现保护、操作、转换、控制、调节、测量和指示等功能，用户可灵活组合。

节省空间

显著减少储存和运输预制件所需场地。

高安全性

大量使用高强度阻燃工程塑料组件，显著提升防护性能。

便捷装配

无需特殊复杂工具，装配简单高效。

电气联锁防误

完善的机械/电气联锁，防止带负荷插拔与误操作，提升运行可靠性

主要参数

额定工作电压

380V及以下

额定绝缘电压

660V

额定电流

主母线最大可达4000A

额定短时耐受电流

50kA/1s

额定峰值耐受电流

105kA

防护等级

IP30~IP54

执行标准

GB/T 7251.1 低压成套开关设备和控制设备总则

GB/T 7251.3 低压成套开关设备和控制设备特殊要求

GB/T 15576 低压抽出式成套开关设备

IEC 61439 系列低压成套开关设备和控制设备国际标准

IEC 60947 系列低压开关设备和控制设备相关要求

DL/T 404 电力行业低压配电设备订货技术条件

技术优势

研发云平台

集变压器的电磁优化设计、参数化绘图、性能分析及结构优化、自动出图等功能于一体实现变压器设计资源共享，各类数据信息的查找、修改及版本控制等。

仿真分析

流场、温度场、电场、漏磁场、波过程、短路力。针对每个系列产品的研发与设计都通过流场、温度场的仿真分析，确定线圈的平均温升热点温座，保证产品性能。

智慧运维平台

通过采集变压器的温度、电流、电压、振动、电网谐波等关键数据，可实现在线电能质量分析、故障报警并可安装在手机端。
