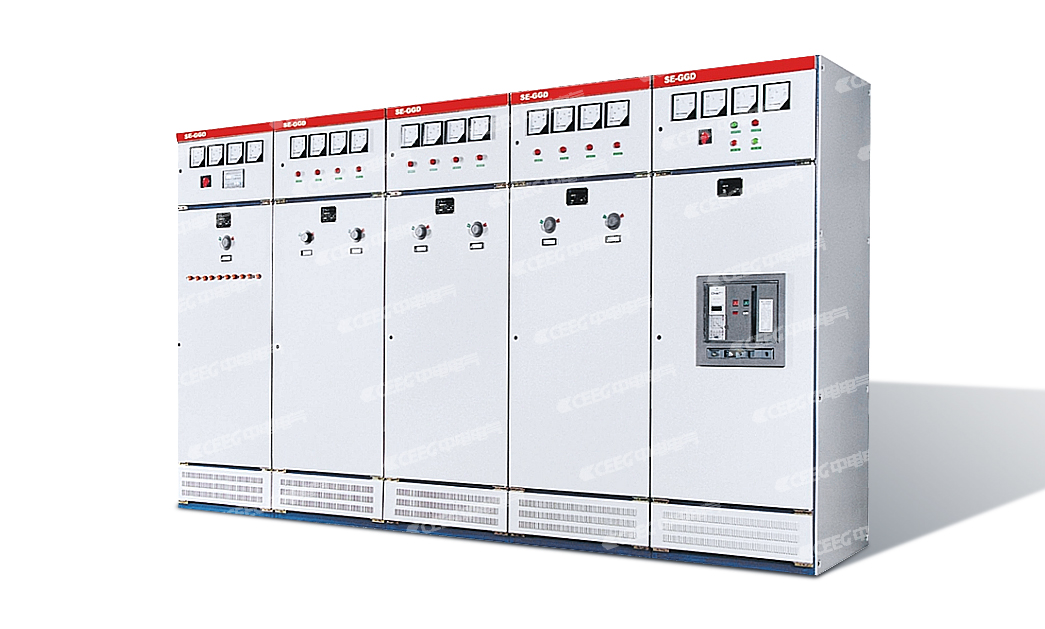

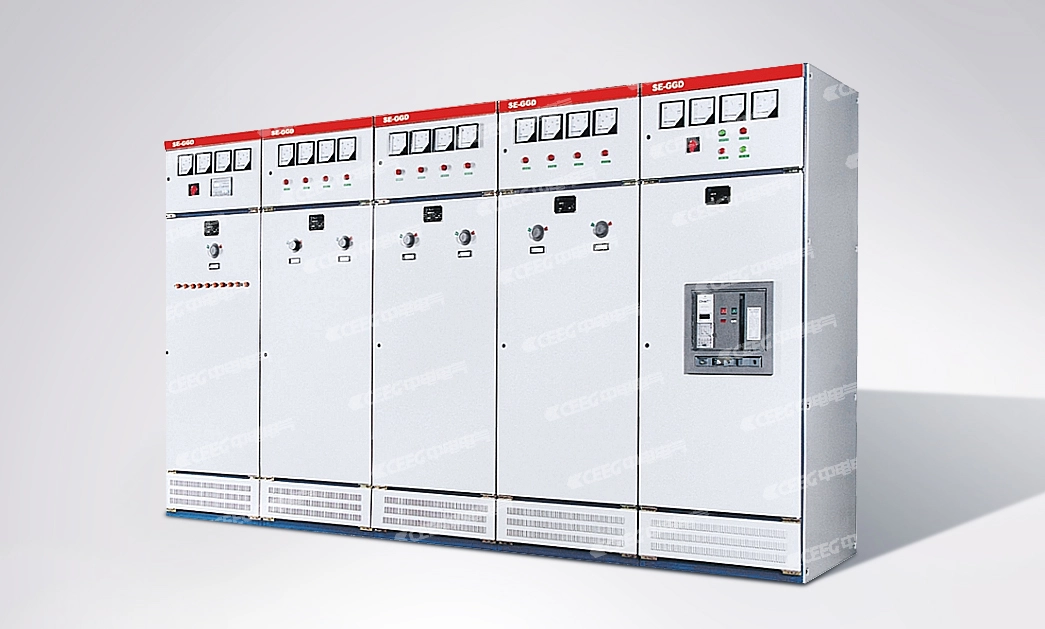

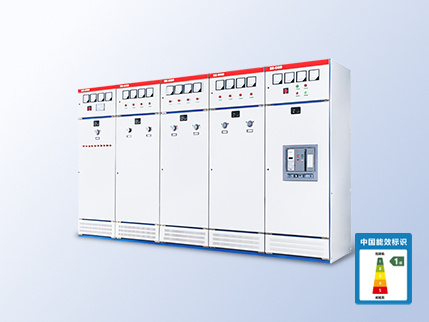

GGD型交流低压配电柜

一键拨号

请使用IOS相机或安卓自带浏览器扫码拨打电话

扫码拨打电话

中电电气专业生产制造变压器

欢迎联系我们了解更多

产品介绍：

GGD型交流低压配电柜是一款按照电力用户和设计部门的需求，遵循安全、经济、合理、可靠的设计原则开发的新型低压配电柜。该产品具有分断能力高、运行稳定、方案灵活、组合方便、系列化强、实用性高、结构设计新颖以及防护等级高等优点，是低压成套开关设备的理想升级替代产品。

适用范围：

主要适用于发电厂、变电站、厂矿企业等电力用户的配电系统中，用于交流50-60Hz、额定工作电流至3150A的场合，实现动力、照明及配电设备的电能转换、分配和控制功能。

产品说明：

1.用途分类：包括受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、照明配电柜，适用于多种配电需求。

2.结构特点：柜体采用8MF冷弯型钢材拼装，结构坚固，母线夹使用高阻燃PPO材料，绝缘性能优异。

3.保护功能：具备短路、过载、欠压等多种保护功能，运行安全可靠。

4.应用优势：可作为低压成套开关设备的升级替代产品，满足现代化配电需求。

产品特点：

分断能力高

满足低压配电系统对高可靠性和安全性的需求。

运行稳定

设计合理，电气性能优越，长期运行可靠。

电气方案灵活

支持多种配电方案，适应不同应用场景。

组合方便

模块化设计，便于安装、调整和扩展。

系列化强

产品规格齐全，适用于多种电力场景。

结构新颖

外观设计美观，内部布局合理，空间利用率高。

主要参数：

额定电压

AC 380V/400V/690V

额定频率

50Hz

额定电流

315A~3150A

额定短时耐受电流

50kA（1s）

额定峰值耐受电流

105kA

执行标准：

GB 7251.1

低压成套开关设备和控制设备总则

GB 7251.3

低压成套开关设备和控制设备专用设备要求

GB/T 15576

低压成套开关设备安全要求

IEC 60439

低压成套开关设备和控制设备

IEC 60947

低压开关设备和控制设备

技术优势：

研发云平台

集变压器的电磁优化设计、参数化绘图、性能分析及结构优化、自动出图等功能于一体实现变压器设计资源共享，各类数据信息的查找、修改及版本控制等。

仿真分析

流场、温度场、电场、漏磁场、波过程、短路力。针对每个系列产品的研发与设计都通过流场、温度场的仿真分析，确定线圈的平均温升热点温座，保证产品性能。

智慧运维平台

通过采集变压器的温度、电流、电压、振动、电网谐波等关键数据，可实现在线电能质量分析、故障报警并可安装在手机端。
