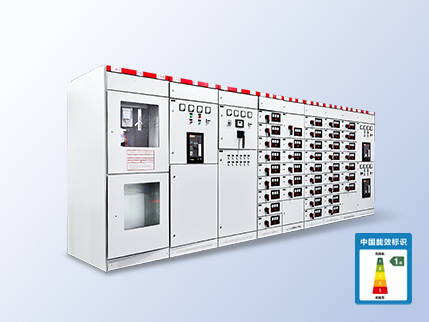

GCK(L)型低压抽出式开关设备
GCK(L)型低压抽出式开关设备
一键拨号
请使用IOS相机或安卓自带浏览器扫码拨打电话
180-1334-5718
扫码拨打电话
中电电气专业生产制造变压器
欢迎联系我们了解更多
产品介绍:
GCK(L)低压抽出式开关设备是一种适用于交流50Hz、额定电压380V(660V)、额定电流至3150A的低压配电设备,广泛应用于工矿企业、公共设施和高层建筑的配电系统。设备采用模块化设计,功能单元可灵活抽出,便于安装、维护和扩展,同时具备过载、短路和漏电等保护功能。其结构紧凑,性能可靠,能够适应复杂的运行环境,为用户提供安全、高效的电力分配解决方案。
适用范围:
主要应用于发电厂、变电站、厂矿企业等电力用户,作为交流50-60Hz,额定工作电流至 3150A的配电系统中,作为动力、照明及配电设备的电能转换、分配与控制之用。
产品说明:
适用范围:交流50Hz,额定电压380V(或660V),额定电流至3150A的低压配电系统。
设计特点:采用模块化设计,功能单元可灵活抽出,方便安装、维护和扩展。
保护功能:配备过载、短路、漏电等多种保护功能,确保系统运行安全可靠。
运行环境:能够适应复杂的环境条件,提供稳定的电力分配支持。
安装与操作:具有便捷的安装和操作设计,维护过程简单高效,减少停机时间。
产品特点:
模块化设计
功能单元采用模块化结构,可灵活抽出和更换,便于安装、维护和扩展。
高安全性
配备完善的保护功能,包括过载、短路、漏电保护,确保设备和系统运行安全。
结构紧凑
设计紧凑,占用空间小,提高安装场所的空间利用率。
操作便捷
单元抽出和插入轻松快捷,简化日常操作和维护流程,减少停机时间。
性能稳定
设备性能可靠,适应性强,能够在各种复杂环境下稳定运行。
灵活性强
方案配置灵活,可根据用户需求定制,满足多种应用场景的用电需求。
主要参数:
额定工作电压
交流50Hz380V、660V
额定工作电流
水平母线:≤3150A;垂直母线:≤1000A
额定短时耐受电流
50kA
额定峰值耐受电流
105kA
额定频率
50Hz
执行标准:
GB/T 7251.1
低压成套开关设备和控制设备 总则
GB 4208
外壳防护等级(IP代码)
GB/T 14048.1
低压开关设备和控制设备 总则
JB/T 9661
低压抽出式成套开关设备
IEC 60439
低压成套开关设备和控制设备
技术优势:
研发云平台
集变压器的电磁优化设计、参数化绘图、性能分析及结构优化、自动出图等功能于一体实现变压器设计资源共享,各类数据信息的查找、修改及版本控制等。
仿真分析
流场、温度场、电场、漏磁场、波过程、短路力。针对每个系列产品的研发与设计都通过流场、温度场的仿真分析,确定线圈的平均温升热点温座,保证产品性能。
智慧运维平台
通过采集变压器的温度、电流、电压、振动、电网谐波等关键数据,可实现在线电能质量分析、故障报警并可安装在手机端。
